製品構成

★C mount 対応イメージング+レーザ照射同軸ユニット

お持ちの顕微鏡でレーザ照射が開始できます。

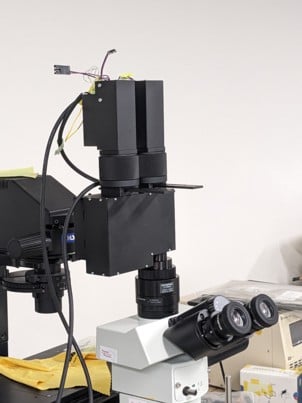

製品名:Pixel illuminator-Twin (新製品)
イメージング機能とレーザ照射機能が一体化されたCマウント対応ユニット(スキャンミラー数:2)

特徴1:2光源を搭載し、レーザ光の同時照射が可能





2つの光源からの照射スポットの位置と照射タイミングは独立に制御可能





2つの光源からの照射スポットを重ねることも可能





2つの光源の波長に同じ波長を選択することも可能




2つの光源に対応するレーザスポットの位置を制御するスキャンミラーを独立に制御



2つの光源からの照射スポットの制御パラメーター (照射スポット位置、照射タイミング、レーザ照射強度)は、同一のD/Aコンバーから制御します。
2つの照射スポットを重ねることも可能
2つの光源に同一波長を選択することも可能
照射スポットの制御パラメーターの時間分解能は、0.1msecもしくは1msec
オプションツールにより照射スポットの大きさをマニュアルで独立に調整することも可能

Application

光学顕微鏡用途

FRAP(光褪色後蛍光回復法)、PhotoBleachingOpto Genetics(光遺伝学)、IR LEGO(熱ショック応答) 、接着性細胞の細胞選別、Photolysis/Uncaging、Photoconversion / Photoswitching、DNAへの損傷など
UV光に反応するチャネルロドプシン(
Channelrhodopsins)であるCh7の励起にも対応しております。

フィールドレンズ用途

  光ワイヤレス給電、レーザクリーニング、レーザ錆取りなど

アピールポイント(1)

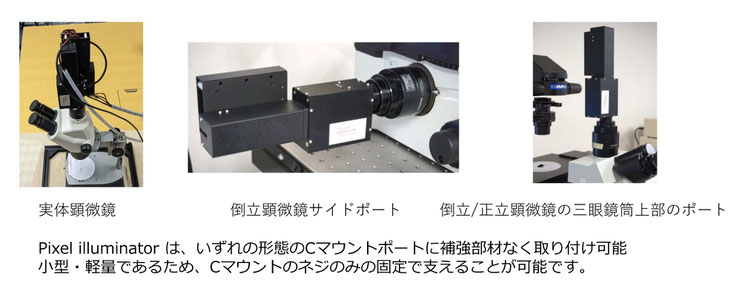

Pixel illuminator-TwinもPixel illuminator-Cと同様の小型軽量の特性を維持しておりますので、顕微鏡のCマウントに補助ツールなく取り付け可能となります。



Remarks
レーザ光の波長付近の画像情報は取得できません。
レーザは発注時にご指定下さい。
データの御支給によりDeep Learning(深層学習)によるレーザ照射位置指定を承ります。

参考文献

'Plant optogenetics: Applications and perspectives', Hiromasa Shikata and Philipp Denninger, Current Opinion in Plant Biology, Volume 68, August 2022, 102256

松崎政紀, “オプトジェネティックスの最前線”, 化学と生物 Vol. 50, No. 6 (2012), pp.406-413



角田聡, “チャネルロドプシンの作動機構”, 日レ医誌(JJSLSM), Vol. 36, No.4 (2016) pp.451-459

K Sakai, K Tsutsui, T Yamashita, N Iwabe, K Takahashi, A Wada, Y Shichida, “Drosophila melanogaster rhodopsin Rh7 is a UV-to-visible light sensor with an extraordinarily broad absorption spectrum”, Scientific reports, 2017-08-04



 1480nmレーザ照射のアプリケーション例

・Tomonori Deguchi, Mariko Itoh, Hiroko Urawa, Tomohiro Matsumoto,  Sohei Nakayama, Takashi Kawasaki, Takeshi Kitano, Shoji Oda,  Hiroshi Mitani, Taku Takahashi, Takeshi Todo, Junichi Sato,  Kiyotaka Okada, Kohei Hatta, Shunsuke Yuba, Yasuhiro Kamei,
"Infrared laser-mediated local gene induction in medaka, zebrafish and Arabidopsis thaliana",
Development Growth and differentiation, Vol. 51, pp. 769-775 (2009)

・Marina Venero Galanternik, Masataka Nikaido, Zulin Yu, Sean A. McKinney, and  Tatjana Piotrowski,
"Localized Gene Induction by Infrared-Mediated Heat Shock",
Zebrafish, Vo. 13, No. 6, (2016)
https://doi.org/10.1089/zeb.2015.1161
